Ниже вы можете ознакомиться с элементами водосточной системы Аквасистем

Основные территориальные направления в которых мы работаем это-Люберцах рынок Егорка, Бронницах, Гжели,Воскресенске,Жуковском, Балашихе, Электроуглях, Железнодорожном,Орехово-Зуево и г.Раменское рынок Радуга в Москве и московской области.

Описание Элементы системы Схема сборки Монтаж

Преимущества водостока Аквасистем

     Водосток Aquasystem - это настоящее немецкое качество по исключительно доступным ценам. Европейские производители постарались на славу и сделали по истине великолепную водосточную систему.Соответствует всем российским стандартам и немецкому - DIN 18461.

Повышенная жесткость водосточного желоба.

Благодаря увеличенной глубине пропускная способность водосточного желоба выше на 20%.

Пропускная способность по всей длине трубы одинакова, что обеспечивает удобство монтажа водостока и не препятствует проходу воды.

Возможность изготовления желобов водостока от 9 м до 10 см.

Многократное использование соединителя желоба водостоков , возможно благодаря универсальному фиксирующему замку.

Благодаря резиновым уплотнителям не требует дополнительной герметизации водостока.

Цельнометаллический крюк крепления желоба водосточной системы, имеет дополнительное ребро жесткости.

Хомут крепления трубы водосточной системы Aquasystem удобен для монтажа/демонтажа водосточной трубы универсален для любых фасадов.

Угол изготовлен по современной технологии без сварного шва.

Воронка желоба имеет дополнительное ребро жесткости и фиксатор к стене здания.

Колено для водостоков не имеет шва.

В местах соединений не имеет зазоров.

Водосток стальной с полимерным покрытием Пурал:

Водостоки Aquasystem – круглого сечения, их размеры – 150/100 и 125/90, где 150 и 125 – диаметры желобов (мм), а 100 и 90 – диаметры труб (мм).

  • Сталь - холоднокатаная горячеоцинкованная толщиной 0,5 мм с двусторонним покрытием пурал(полиуретан);
  • Стойкость к коррозии
  • Стойкость к царапинам
  • Стойкость загрязнениям
  • Стойкость к УФ-излучениям
  • Стойкость к высоким температурам
  • Устойчивость цвета
  • Устойчивость блеска
  • Легкость очистки

Основные преимущества водостоков из меди:

Водостоки Aquasystem – круглого сечения, их размеры – 150/100 и 125/90, где 150 и 125 – диаметры желобов (мм), а 100 и 90 – диаметры труб (мм).

  • медь - (толщиной 0,6 мм)
  • с годами только красивей
  • стойкость к коррозии
  • богатый внешний вид
  • не требует замены многие годы
  • оригинальный внешний вид экологически безопасен

Основные преимущества водостоков из цинк-титана:

Водостоки Aquasystem – круглого сечения, их размеры – 150/100 и 125/90, где 150 и 125 – диаметры желобов (мм), а 100 и 90 – диаметры труб (мм).

  • цинк-титан (толщиной 0,7 мм)
  • устойчивость к коррозии
  • срок эксплуатации более 100 лет
  • низкие эксплуатационные расходы (не требует ремонта, покраски)
  • оригинальный внешний вид экологически безопасен

Элементы системы

Детали водостока Аквасистем

aquasystem cveta

желоб 150/100 и 125/90

1s

замок желоба

5s

внутренний угол 90-135

9s

водосборная воронка

13s

труба 3м. и 1м.

2s

малый крюк

6s

хомут трубы

10s

удл.водосборная воронка

14s

воронка

3s

большой крюк

7s

заглушка

11s

соединитель трубы

15s

колено трубы

4s

внешний угол 90-135

8s

s-обвод

12s

тройник

16s



Схема сборки

Схема сборки водосточной системы.

consist vodostok

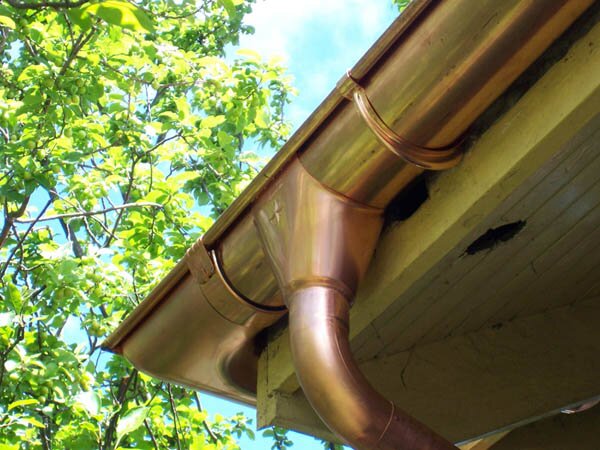

медь желоб

водосток медь

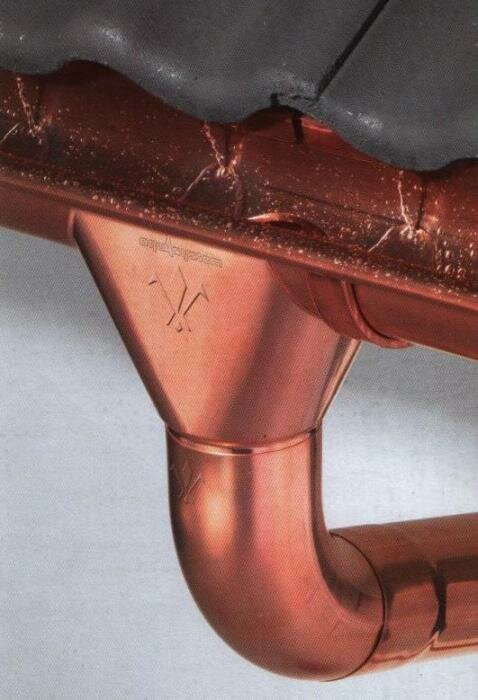

thumbnail



Монтаж



Крепление держателей желобов

Крепление желоба крепится на стропильную систему с шагом стропил или на лобовую доску с шагом 0,6-0,8 м. , в зависимости от рассчитанной нагрузки поступающего потока воды .

mp mont  1

Разметка уклона желоба

Уклон желоба должен составлять 2-3мм на один метр. Отметить на каждом держателе место загиба. Уклон желоба – 2.5мм на 1м. Одна водосточная труба должна обслуживать не более 10 метров желоба.

Установка держателей желоба

Установить на карнизной части кровли первый и последний крюк. Между ними натянуть шнур .Остальные устанавливать относительно натянутого шнура.

Подготовить желоб к установке

Определить место установки воронки желоба, выпилить V - образное отверстие в желобе, отпилить ножовкой по металлу лишнюю длину .

mp mont  2

Крепление выпускной воронки

Внешний край воронки завести под загиб желоба водостока . После этого , воронку необходимо плотно прижать к желобу и загнуть лепестки обратной стороны воронки на внутренний край желоба .Одна воронка рассчитана на 10 м желоба , но не более 40-60 кв/м площади кровли.

mp mont  3

Заглушки

Заглушки устанавливаются на торец желоба и плотно прижимаются к основанию. Дополнительной герметизации не требуется.

mp mont  4

Монтаж желоба

Установить все части водосточного желоба на держатели и закрепить. После этого закрепить карнизную планку на обрешетке. Ее нижний край должен опускаться в желоб водостока. Нижний край подкровельной гидроизоляции завести поверх карнизной планки. Тогда вся вода с кровли и конденсат из подкровельного пространства будет попадать в водослив.

mp mont  5

Соединение желобов

Желоба должны соединяться в нахлёст примерно 20-30 мм. Фиксироваться замками желоба .Резиновые уплотнители обеспечивают герметичность соединения.

Соединение трубы

Соединения между собой двух колен водосточной системы ,производится при помощи метровой трубы . Длина соединительной трубы определяется по месту. Наличие обжатия с двух сторон позволяет использовать половинки одной соединительной трубы в двух местах водосточной системы кровли.

mp mont  7

Угловые элементы

Угловые элементы также крепятся с нахлёстом 20-30 мм. И фиксируются замками желоба с двух сторон.

mp mont  8

Установка водосточной трубы

На один метр водосточной трубы берётся один хомут . Устанавливаем крепежи(хомуты) трубы вертикально с шагом 1 м. В месте прохода трубы. Далее заводим трубы в хомуты и зажимаем всё это при помощи замковой части. Расстояние от сливного колена до отмостки – около 300 мм. Вся вода из водослива должна беспрепятственно поступать в систему водоотвода воды от дома ( дренажную систему – это одно из условий защиты фундамента дома от размытия.

mp mont  9
